نحوه نصب ریموت به انواع لامپ
روش نصب ریموت کنترل برای روشنایی
دستگاه های ریموت رسیور جهت کنترل انواع تجهیزات برقی از فاصله ی دور بوسیله ی ریموت کنترل استفاده می شوند. بر روی این دستگاه ها خروجی های رله جهت قطع و وصل کردن جریان برق لوازم برقی نظیر لامپ های روشنایی قرار داده شده است.
روش اول : اتصال مستقیم

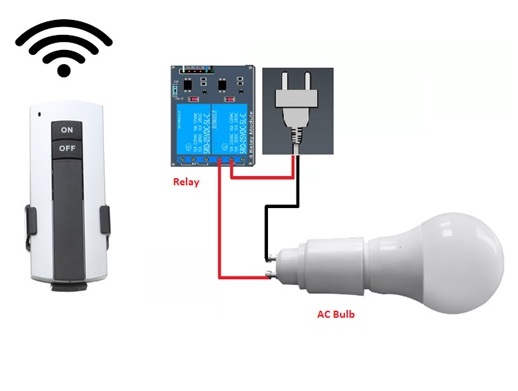

مطابق تصویر فاز وارد پایه ی مشترک خروجی 1 شده و از پایه نرمال باز به لامپ سیم کشی گردیده است
نکته : هر رله ی میلون ( 10 آمپر ) که بر روی برد رسیورهای ریموت تعبیه شده است تا توان 200 وات لامپ ال ای دی و هالوژن و تا توان 800 وات لامپ رشته ای را بصورت مستقیم تحمل می کند. چنانچه میخواهید توان بیشتری از خروجی ها دریافت کنید لازم است خروجی ها به رله شیشه ای یا کنتاکتور وصل شوند.
رله های شیشه ای امرون ( سوار شده بر روی برد ) تا توان 800 وات لامپ الی ای دی و هالوژن را تحمل می نمایند و رله های 30 آمپر کولری نیز می توانند بوسطه ی فیش رله کولری ، توان 1500 وات را تحمل کنند.
مطابق نقشه فاز وارد COM و خروجی آن از پایه ی NO خارج می گردد
روش دوم : اتصال با واسطه
در توان های بالا می توان با استفاده از کنتاکتور یا رله شیشه ای و تحریک بوبین توسط رله ی کنترلر لاین های روشنایی را خاموش یا روشن نمود
__________________ پیشنهاد __________________
شما می توانید مشخصات فنی و کاتالوگ دستگاه های ریموت کنترل ترونیکس را در وب سایت گروه صنعتی الکترو دلتا کنترل مشاهده فرمایید :
فرشاد مردانی
